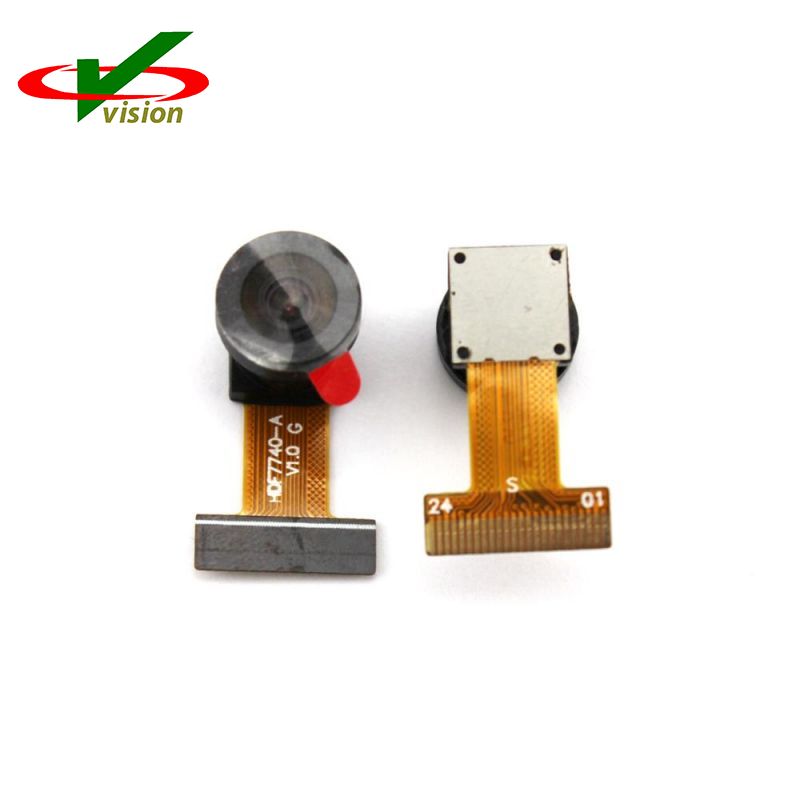

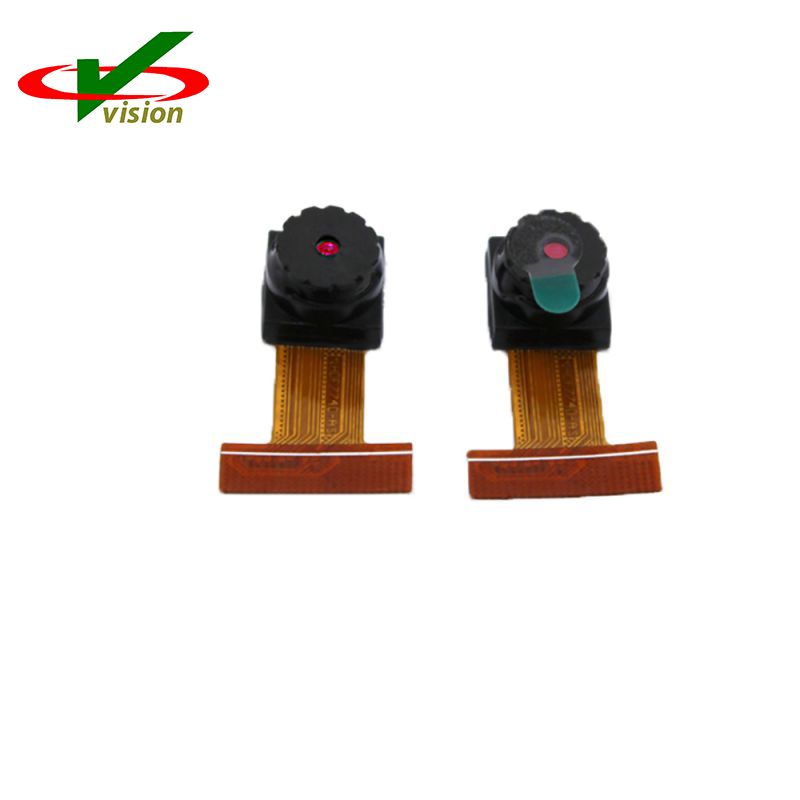

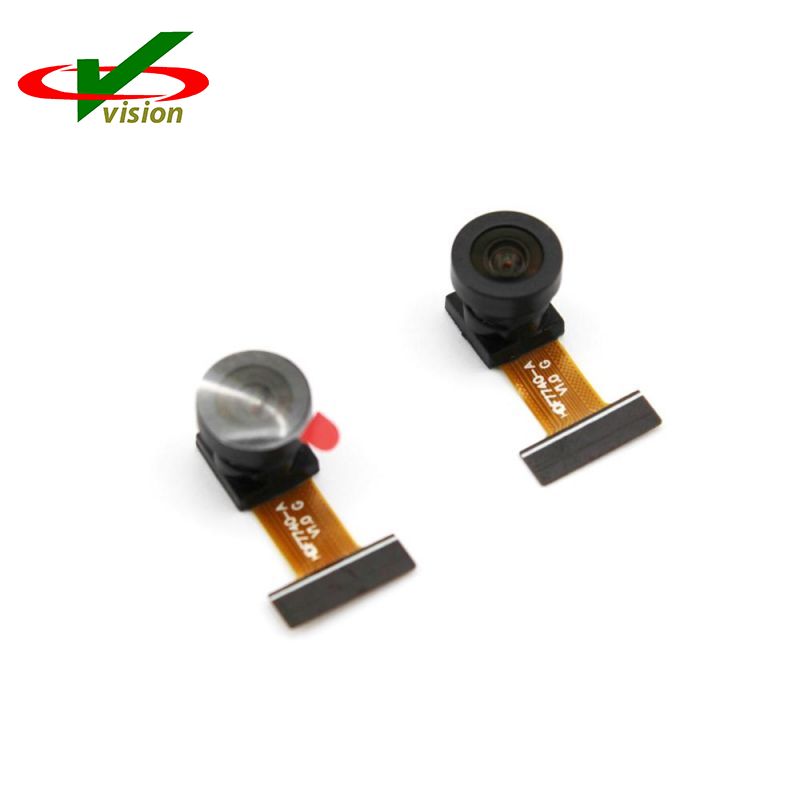

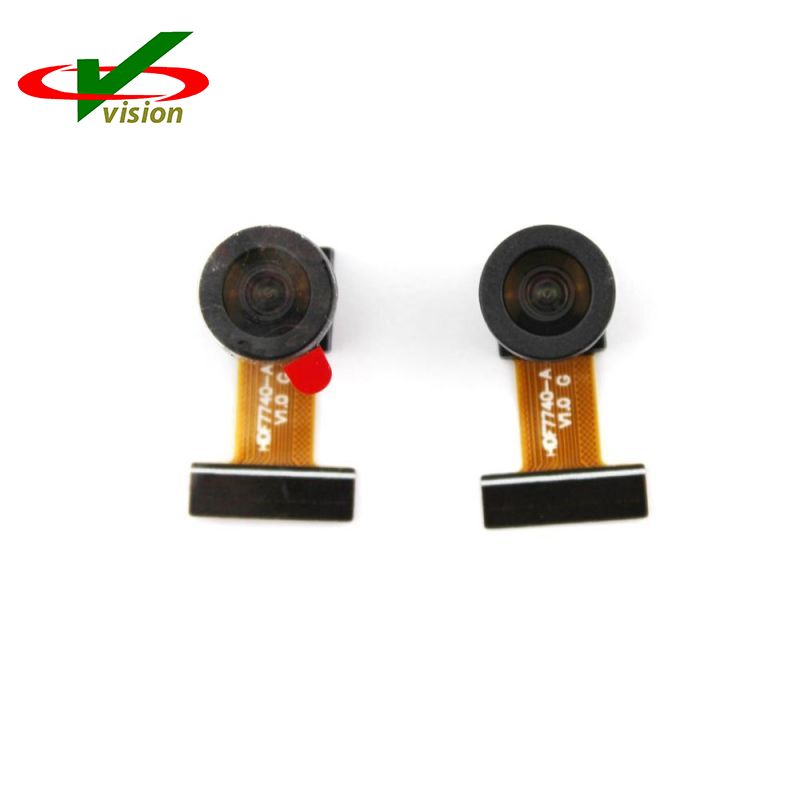

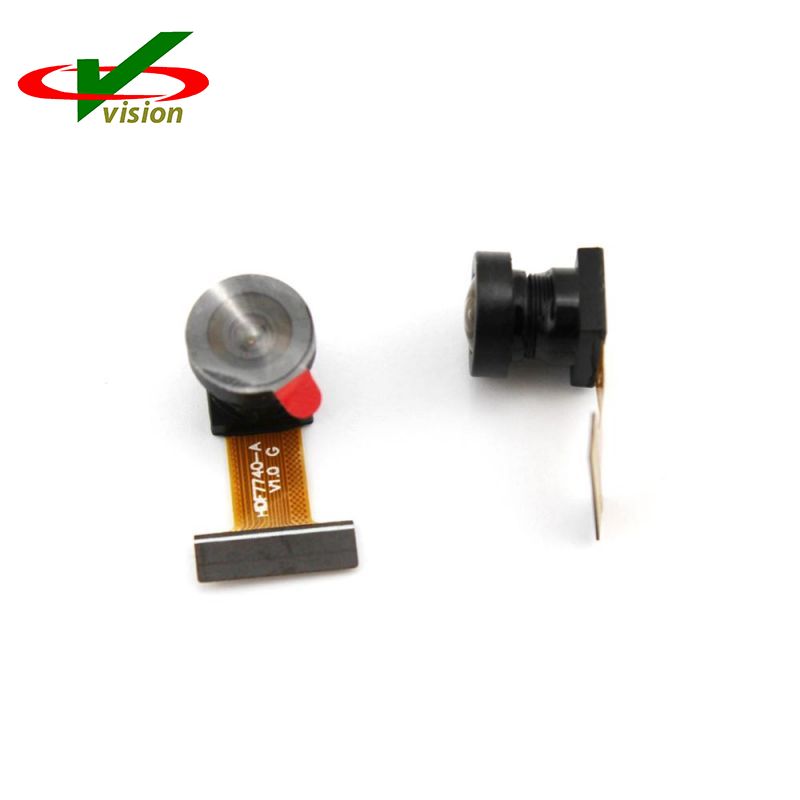

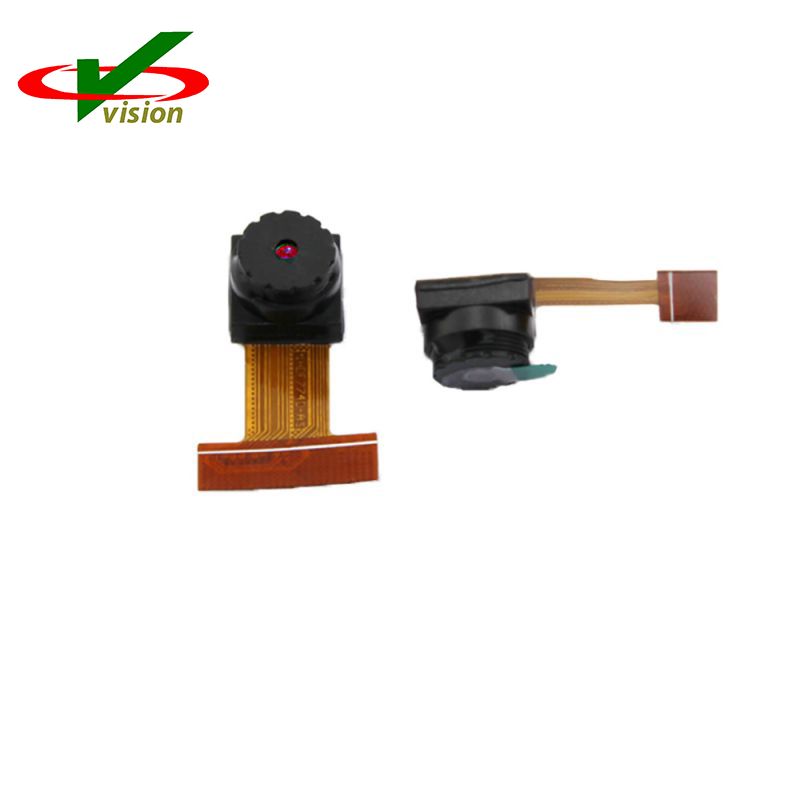

Malý kamerový modul Cmos VGA OV7740

Malý kamerový modul CMOS VGA OV7740 dokáže pracovať rýchlosťou 60 snímok za sekundu (fps) v rozlíšení VGA a 120 snímok za sekundu v rozlíšení QVGA s úplnou užívateľskou kontrolou nad kvalitou obrazu, formátovaním a prenosom výstupných dát.

Malý kamerový modul CMOS VGA OV7740 podporuje digitálny video paralelný port a poskytuje 8-bitové/10-bitové RAW RGB a 8-bitové YUV obrázky s plnou vzorkou, podvzorkovaním, oknom alebo škálovaním.

Vlastnosti modulu malej kamery CMOS VGA OV7740 640 x 480:

1. podpora výstupných formátov: RAW RGB a YUV

2. podpora pre veľkosti obrázkov: VGA, QVGA, CIF a akékoľvek menšie veľkosti

3. podpora pre potlačenie čierneho slnka

4. podpora internej a externej synchronizácie rámca

5. štandardné sériové rozhranie SCCB

6. digitálny video port (DVP) paralelné výstupné rozhranie

7. vstavaná jednorazová programovateľná (OTP) pamäť

8. 1,5 V regulátor s fázovou slučkou na čipe (PLL) pre jadro

Hlavné špecifikácie 24pinového zlatého prstového modulu CMOS VGA OV7740 fotoaparátu

Veľkosť poľa: 656 x 488

Zdroj:

jadro: 1,5V DC ± 5%

analógové: 3,3 V ± 5 %

I/O: 1,7 ~ 3,47 V

Rozsah teplôt: prevádzková: -30°C až 70°C

Stabilný obraz: 0°C až 50°C

Výstupný formát: – 8-/10-bitové nespracované dáta RGB – 8-bitové YUV

Veľkosť objektívu: 1/5"

Vstupná frekvencia hodín: 6 ~ 27 MHz

Maximálna rýchlosť prenosu obrazu:

VGA (640 x 480): 60 fps

QVGA (320 x 240): 120 fps

citlivosť: 6800 mV/(Lux-sec)

Maximálny interval expozície: 502 x tROW

Veľkosť pixelov: 4,2 μm x 4,2 μm

Plocha snímky: 2755,2 μm x 2049,6 μm

Rozmery balenia: 4185μmx4345μm
