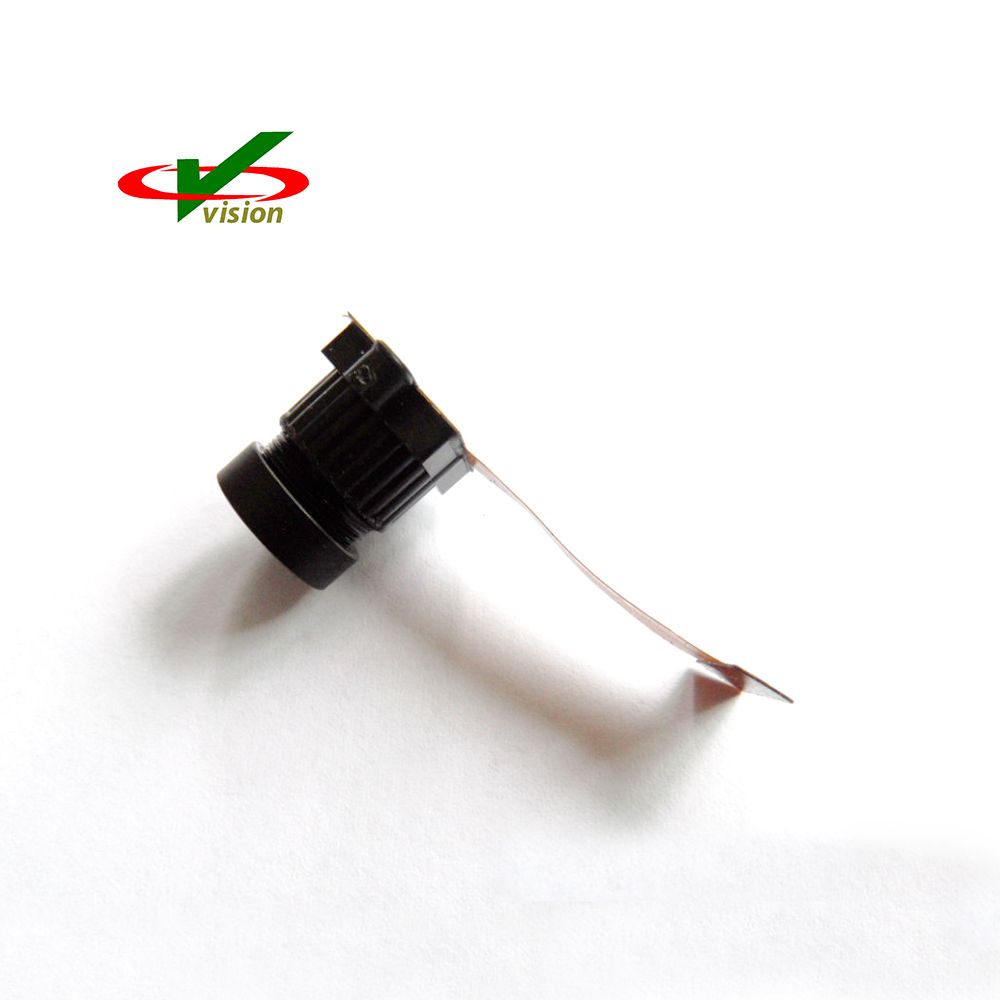

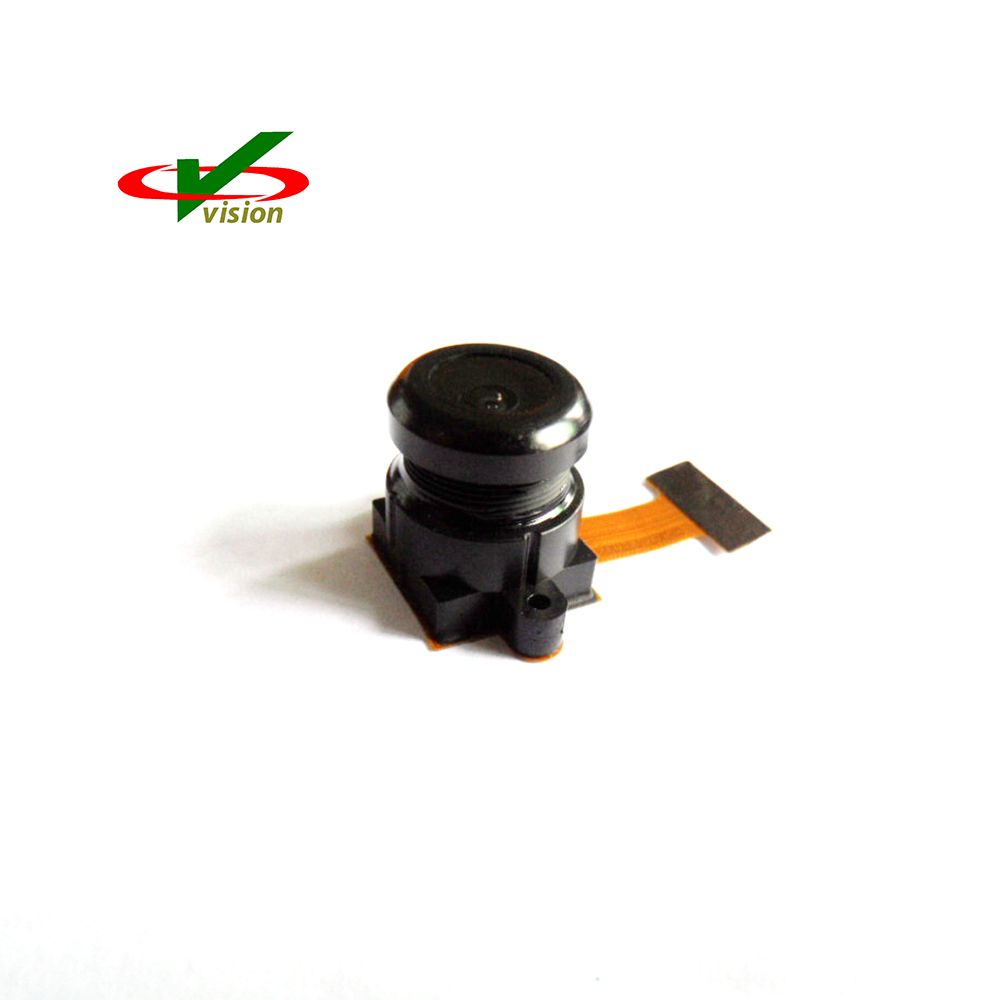

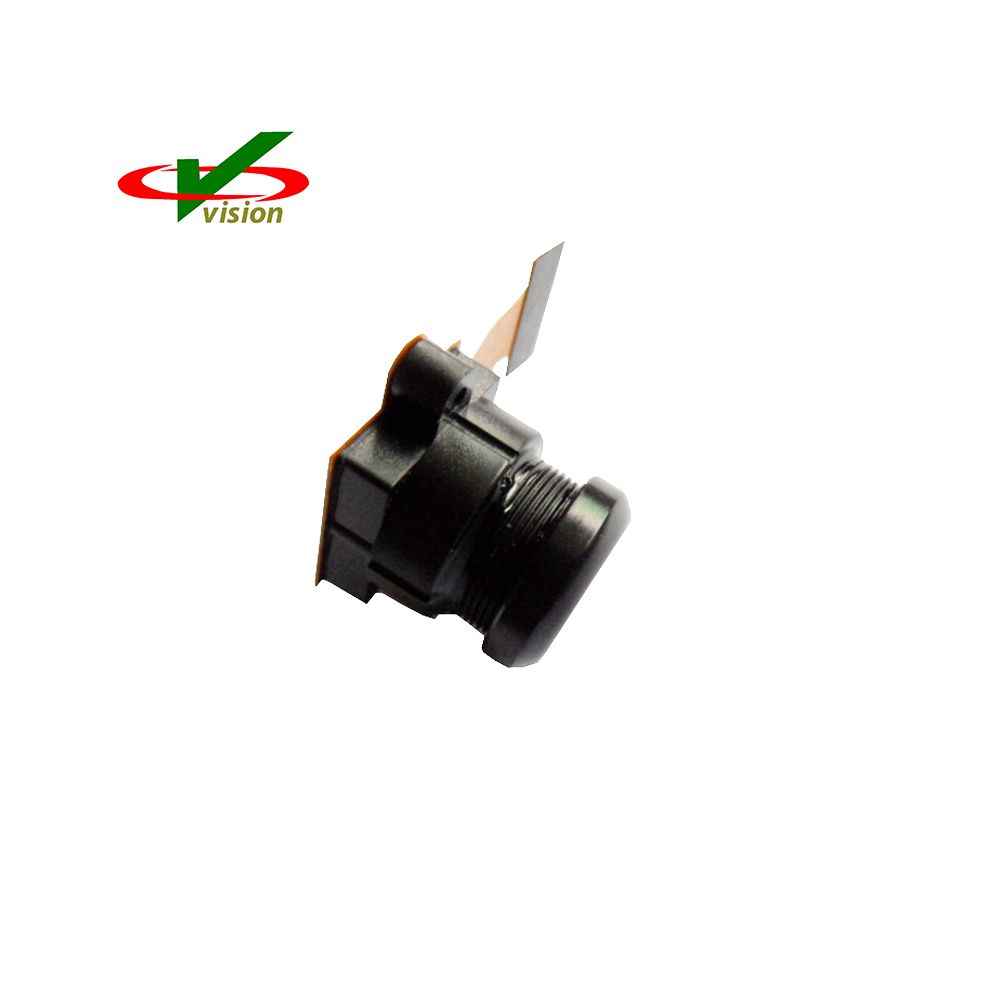

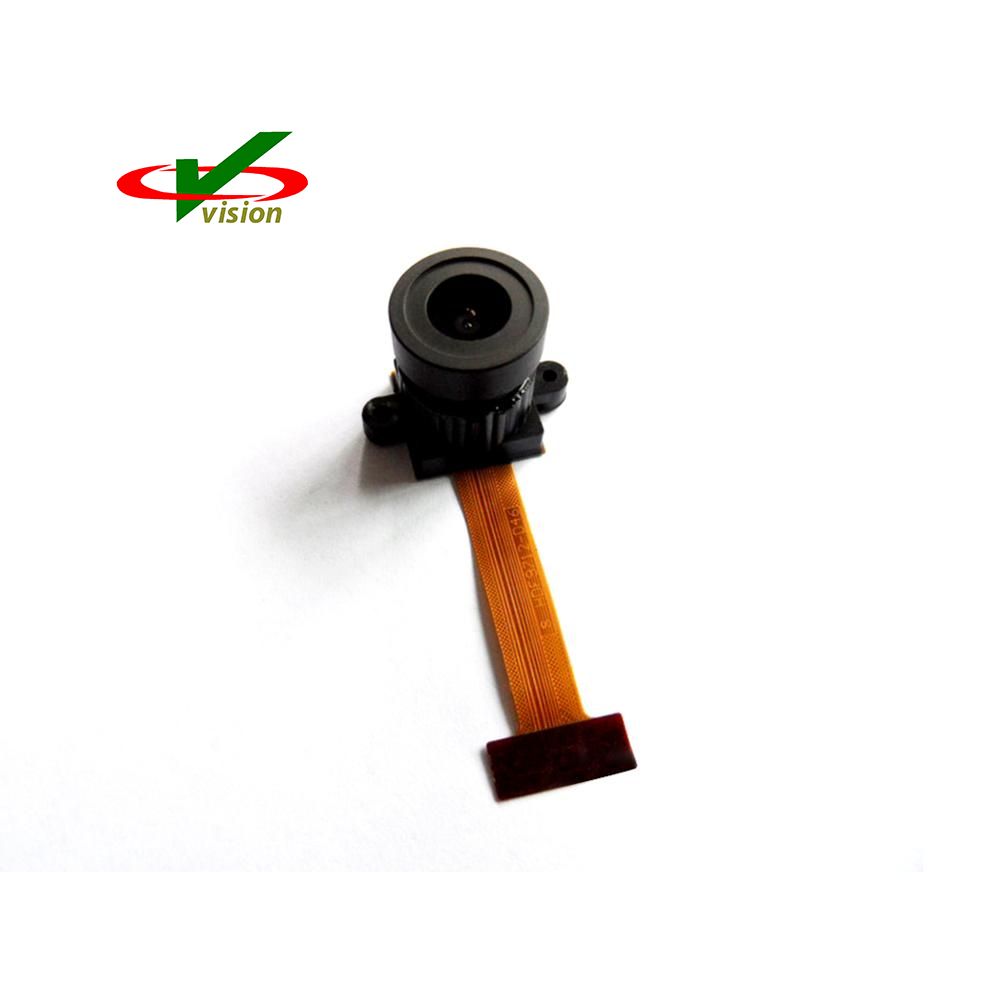

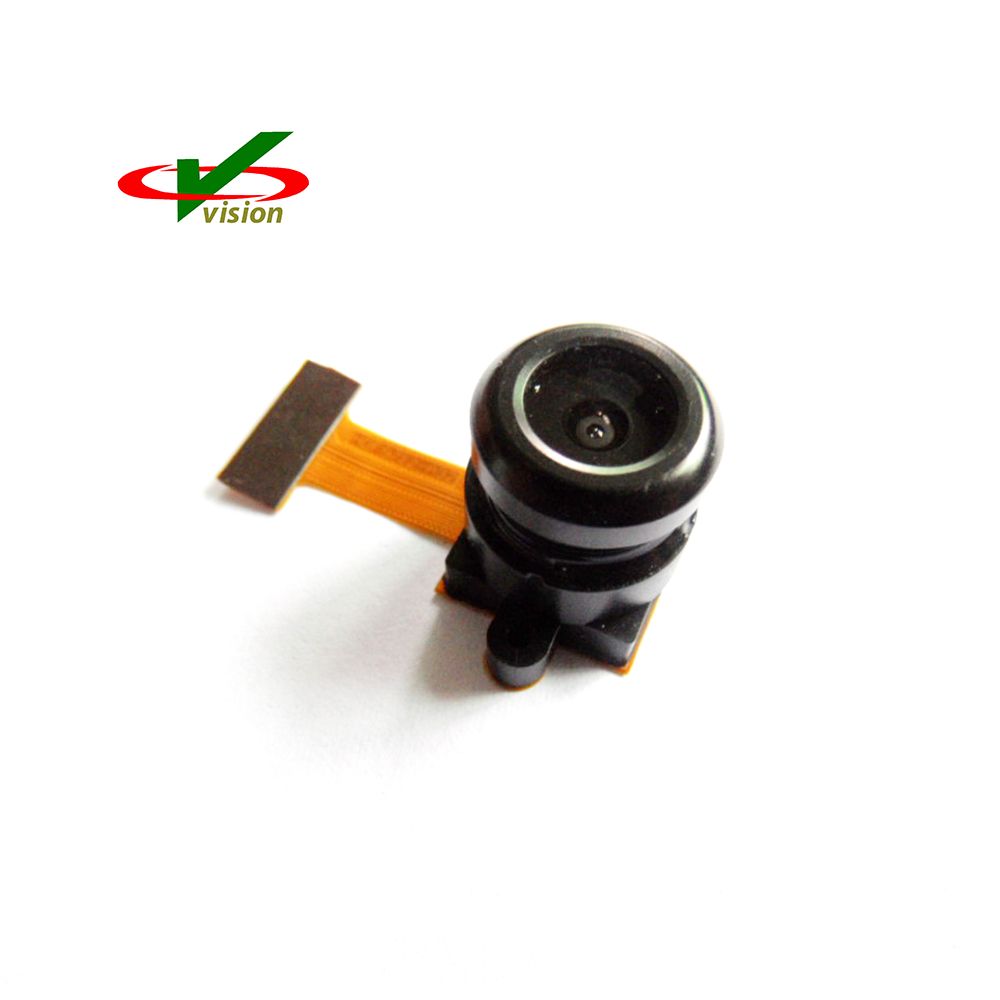

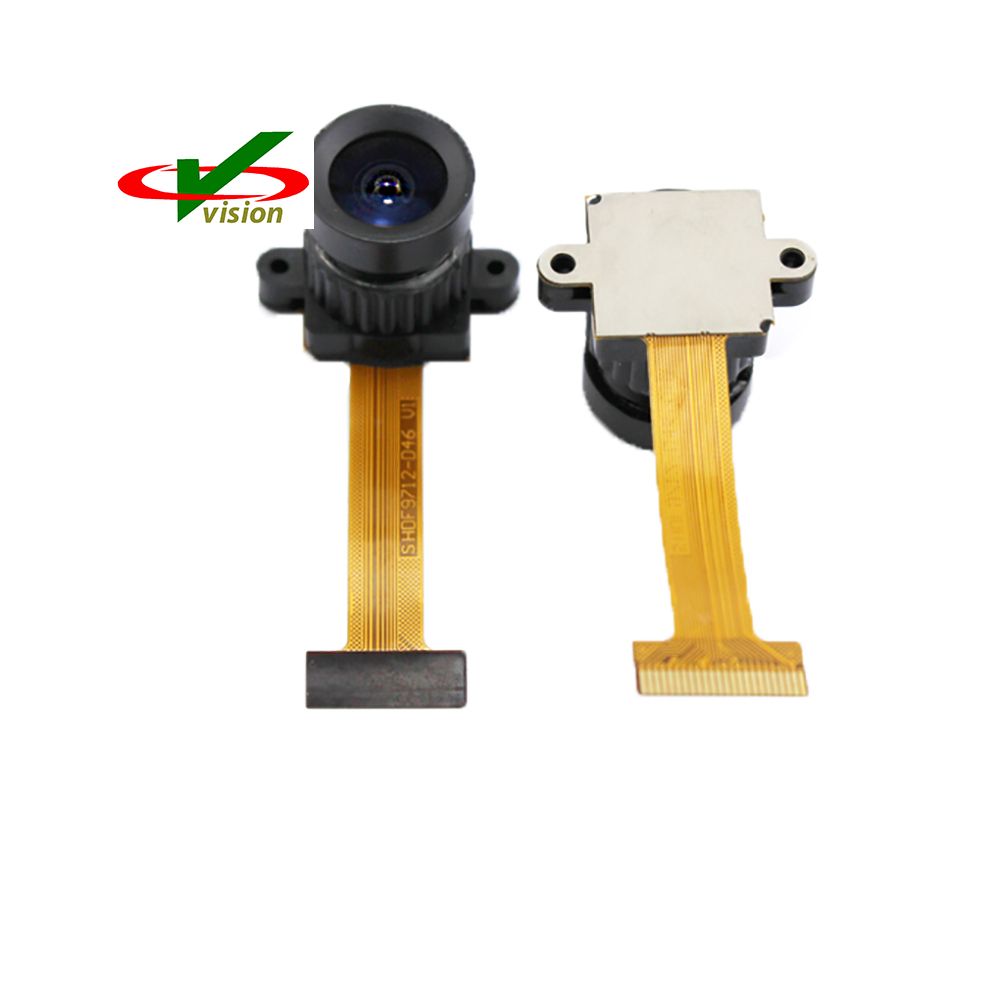

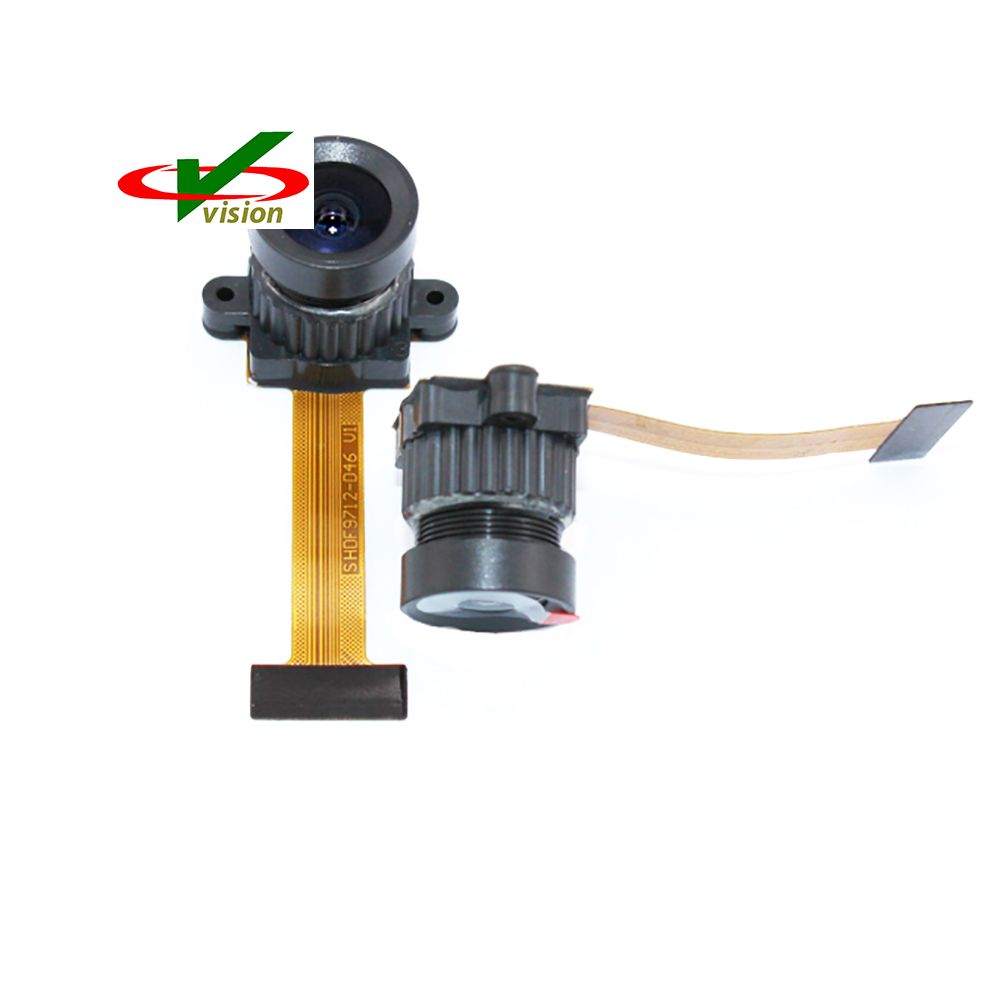

OMNIVISION 720p OV9732 CMOS Module Camera je nízkoenergetický a ultrakompaktný kamerový snímač, ktorý prináša 720p video s vysokým rozlíšením (HD) do bežných bezpečnostných systémov a bezdrôtových batériových kamier pre inteligentné domácnosti. V porovnaní s predchádzajúcou generáciou OV9712 je OV9732 o 35 percent menší a poskytuje výrazne lepší výkon pixelov.
■Podpora pre veľkosti obrázkov: plná veľkosť (1280x720), VGA (640x480), 2x2RGB binning (640x360)
■Podpora výstupných formátov: 10-bitový výstup RAW s 1-pásmovým MIPI a DVP
■ Slučka fázového zámku na čipe (PLL)
■ Programovateľné ovládacie prvky pre snímkovú frekvenciu, zrkadlo a prevrátenie, zisk/expozíciu a okno
■Podpora pre horizontálne a vertikálne podvzorkovanie
■Funkcia režimu nízkej spotreby (LPM).
■Schopný udržiavať hodnoty registra pri vypnutí softvéru
■Štandardné rozhranie SCCB
■ Trojstavová konfigurovateľnosť GPIO a programovateľná polarita
■FSIN
■ Kontrola kvality obrazu: korekcia chybných pixelov (DPC) a automatická kalibrácia úrovne čiernej (ABLC)
1. Veľkosť aktívneho poľa: 1280x720
2. Napájanie:
analógové: 3,1 ~ 3,45 V (3,3 V normálne)
jadro: 1,7~1,9V (1,8V normálne)
I/O: 1,7~1,9V (1,8V normálne)
3. Teplotný rozsah:
prevádzka: teplota spoja -30 ℃ až 85 ℃
stabilný obraz: 0 °C až 50 °C teplota spojenia
4. Výstupné formáty: 10-bitový RAW RGB
5. Veľkosť objektívu: 1/4"
6. Vstupná frekvencia hodín: 6~27MHz
7. Maximálna rýchlosť prenosu obrazu: 30 snímok za sekundu v plnom rozlíšení
8. Uzáver: rolovacia brána
9. Veľkosť pixelov: 3μm x 3μm
10 Plocha snímky: 3888μm x 2208μm
