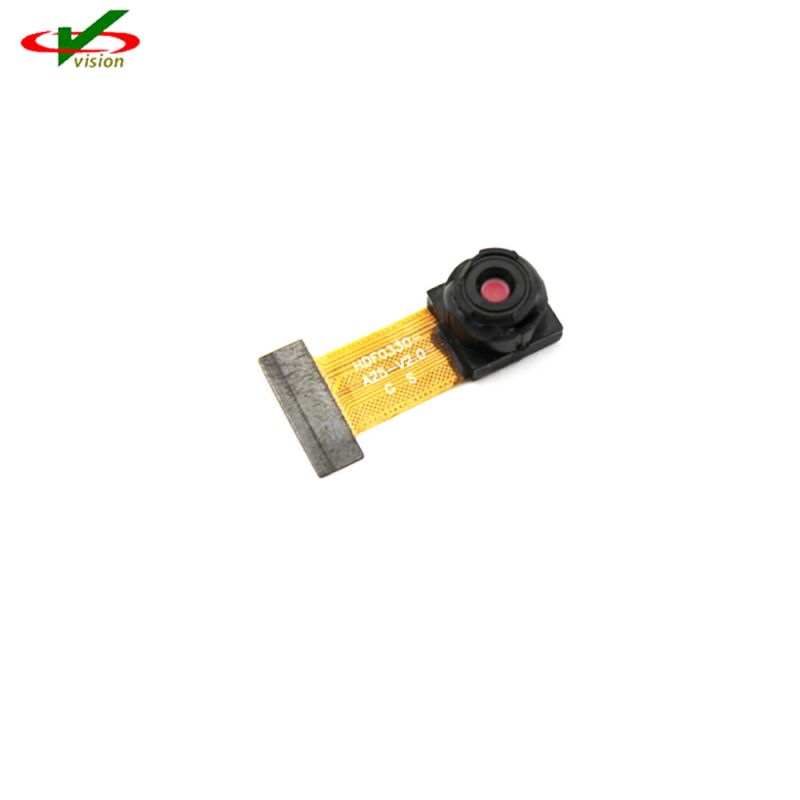

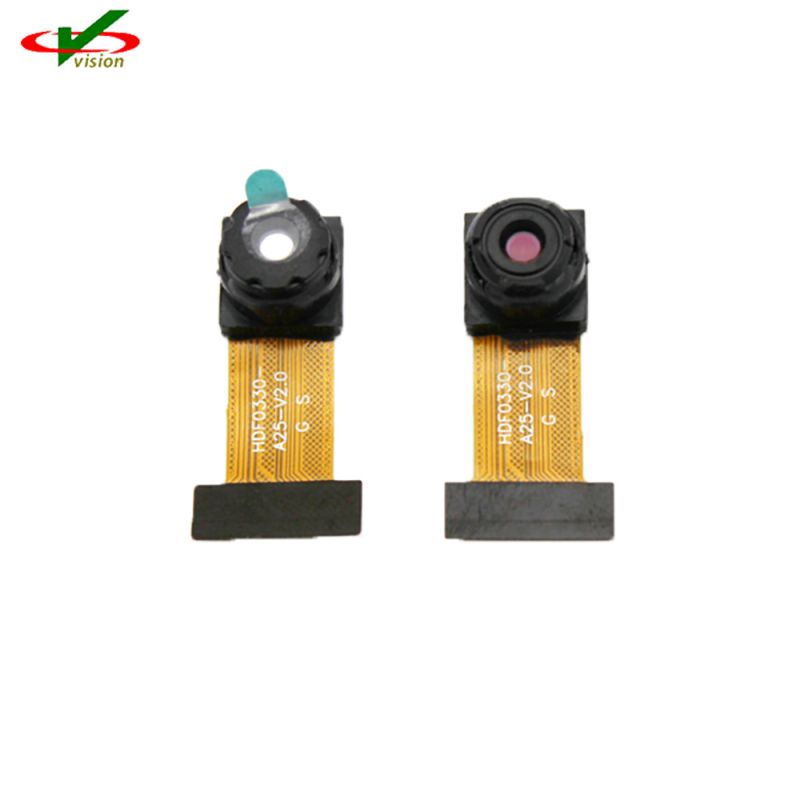

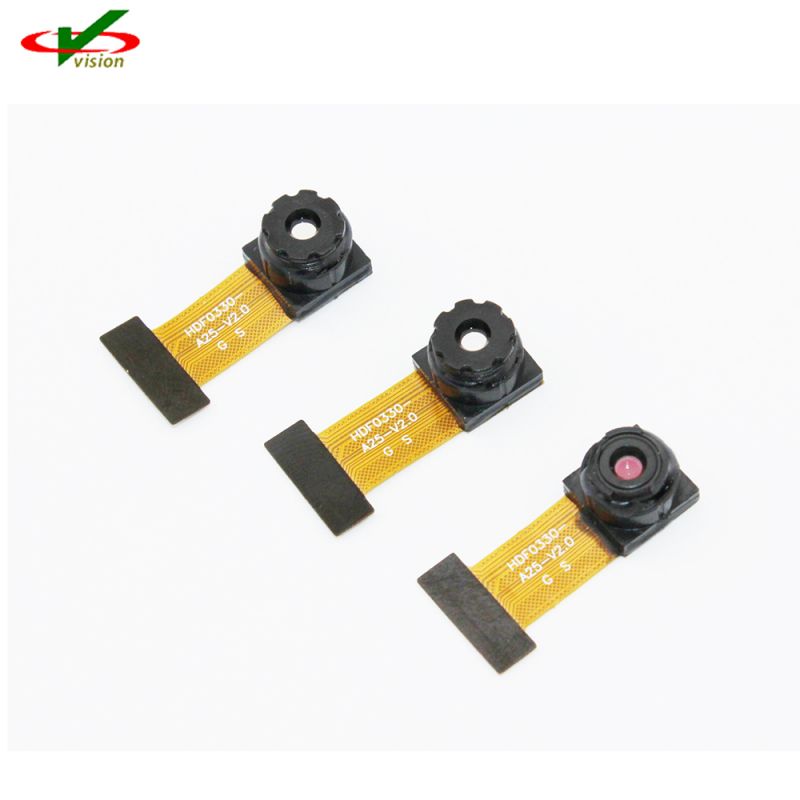

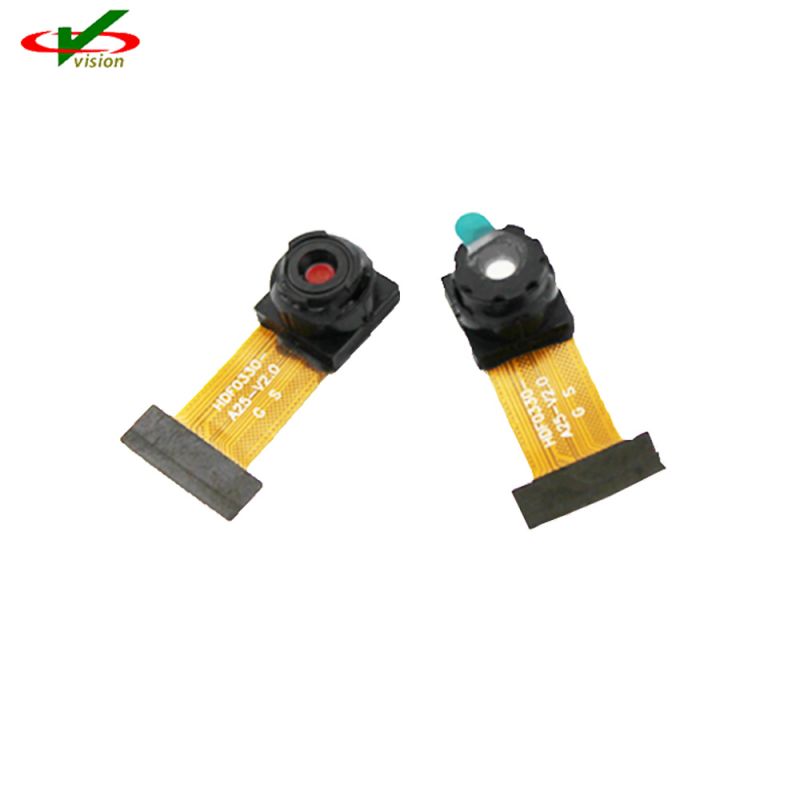

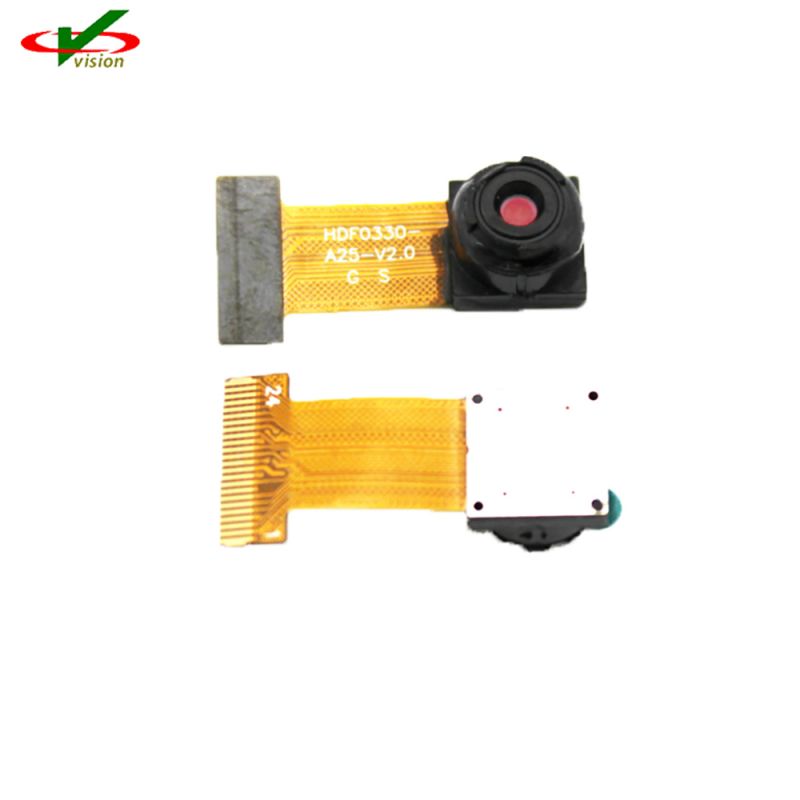

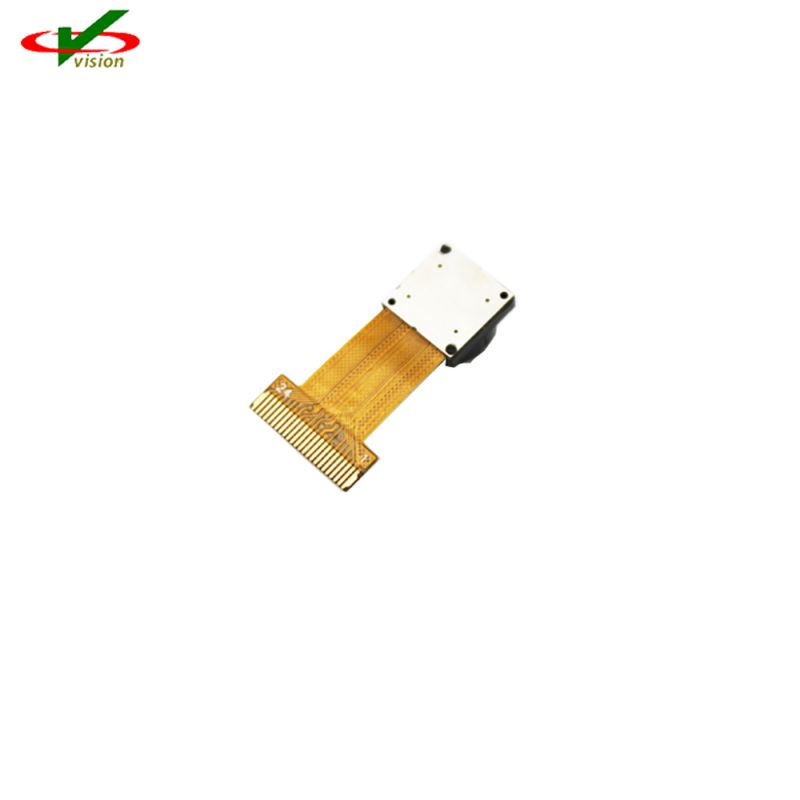

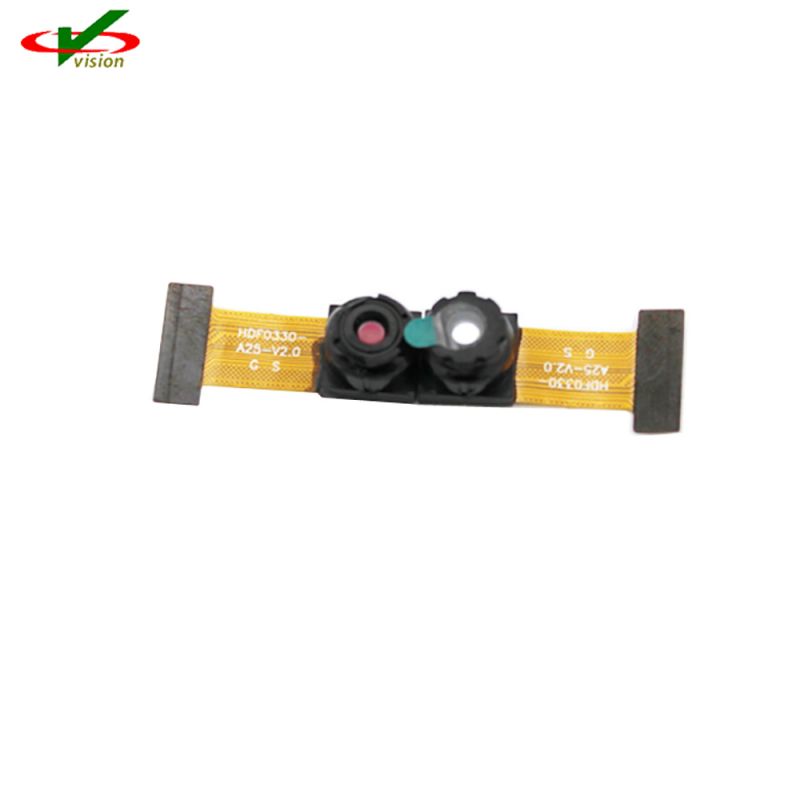

Full-HD kamerový modul AR0330 môže podporovať 3,15 megapixelové (2048H x 1536V) digitálne snímanie statických obrázkov a režim digitálneho videa 1080p30+20% EIS (2304H x 1296V).
Full-HD kamerový modul Aptina AR0330 je 1/3-palcový digitálny obrazový snímač CMOS s aktívnym poľom pixelov 2304Hx1536V.
Full-HD kamerový modul AR0330 obsahuje sofistikované funkcie kamery na čipe, ako je napríklad okno, zrkadlenie, režimy podvzorkovania stĺpcov a riadkov a režimy snímok.
• 2,2 µm pixel s technológiou Aptina™ A-Pix™
• Vynikajúci výkon pri slabom osvetlení
• 3,4 Mp (3:2) a 3,15 Mp (4:3) statické snímky
• Podpora externej mechanickej uzávierky
• Podpora externého LED alebo xenónového blesku
• Dátové rozhrania: dvojprúdové sériové MIPI alebo paralelné rozhranie
• On-chip oscilátor fázovej slučky (PLL).
• Integrovaná korekcia farby a tieňovania šošovky
• Jednoduché dvojvodičové sériové rozhranie
• Automatická kalibrácia úrovne čiernej
• 12- až 10-bitový výstup A-Law kompresia
• Režim Slave pre presné riadenie snímkovej frekvencie a pre synchronizáciu dvoch senzorov
| Kľúčové parametre | Typická hodnota | ||
| Optický formát | 1/3 palca (6,0 mm) | ||
| Celé pole: 6,09 mm | |||
| Statický obrázok: 5,63 mm (4:3) | |||
| HD obraz: 5,82 mm (16:9) | |||
| Aktívne pixely | 2304(H) x 1536(V): (celé pole): | ||
| 5,07 mm (V) x 3,38 mm (V) | |||
| 2048(H) x 1536(V) (4:3, statický režim) | |||
| 2304(H) x 1296(V) (16:9, režim sHD) | |||
| Veľkosť pixelov | 2,2 μm x 2,2 μm | ||
| Pole farebných filtrov | RGB Bayer | ||
| Typ uzávierky | ERS a GRR | ||
| Rozsah vstupných hodín | 6 – 27 MHz | ||
| Maximálne výstupné hodiny | 98 Mp/s (paralelné alebo 2-prúdové MIPI) | ||
| Schopnosť reagovať | 2,0 V/lux-s | ||
| Spotreba energie | Režim 1080P30 MIPI: 282 mW. | ||
| 1080P30 Paralelný režim: 252 mW | |||
| SNRMAX | 39 dB | ||
| Dynamický rozsah | 69,5 dB | ||
| Napájacie napätie | I/O/Digitálne | 1,7–1,9V (1,8V nominálne) príp 2,4 – 3,1 V (2,8 V nominálne) |
|
| digitálny | 1,7 – 1,9 V (1,8 V nominálne) | ||
| Analógové | 2,7–2,9 V | ||
| Prevádzková teplota (križovatka) -TJ |
-30 °C až + 70 °C | ||
| Možnosti balíka | 6,28 mm x 6,65 mm CSP | ||
• Digitálna videokamera 1080P 30 s vysokým rozlíšením
• Webové kamery a videokonferenčné kamery
• Bezpečnosť
