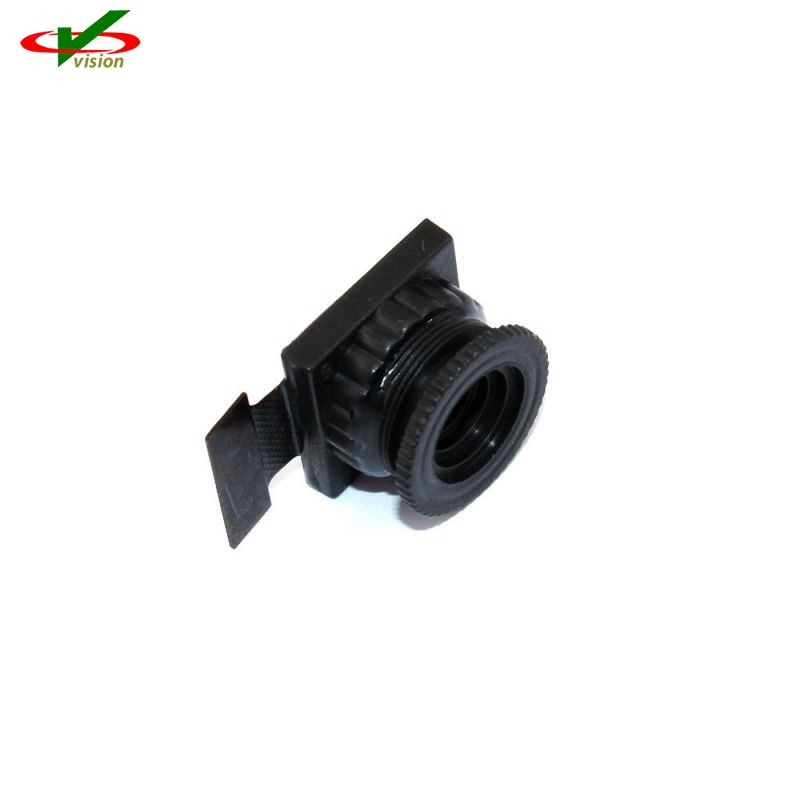

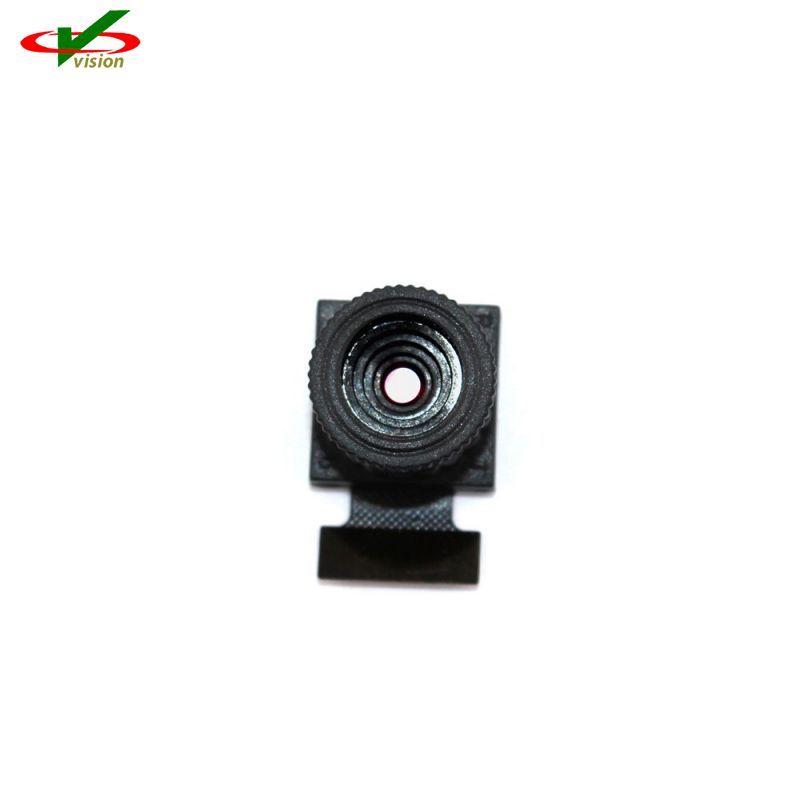

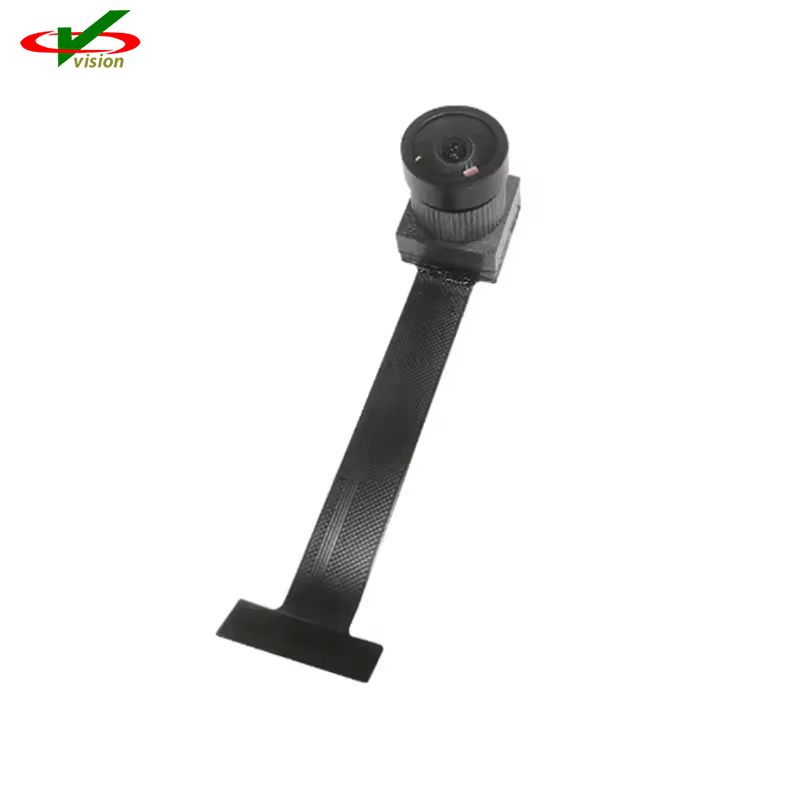

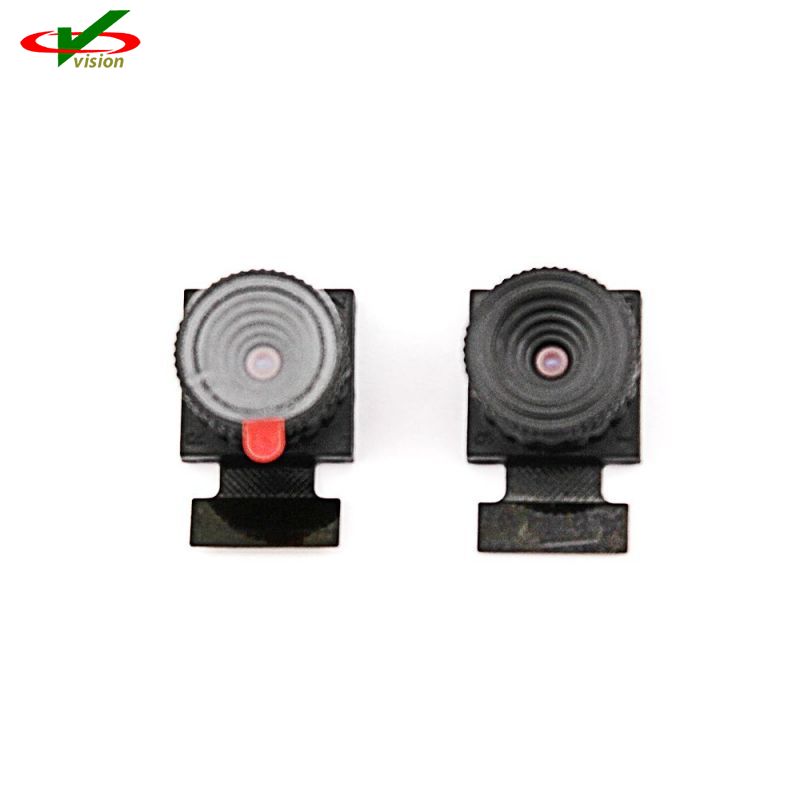

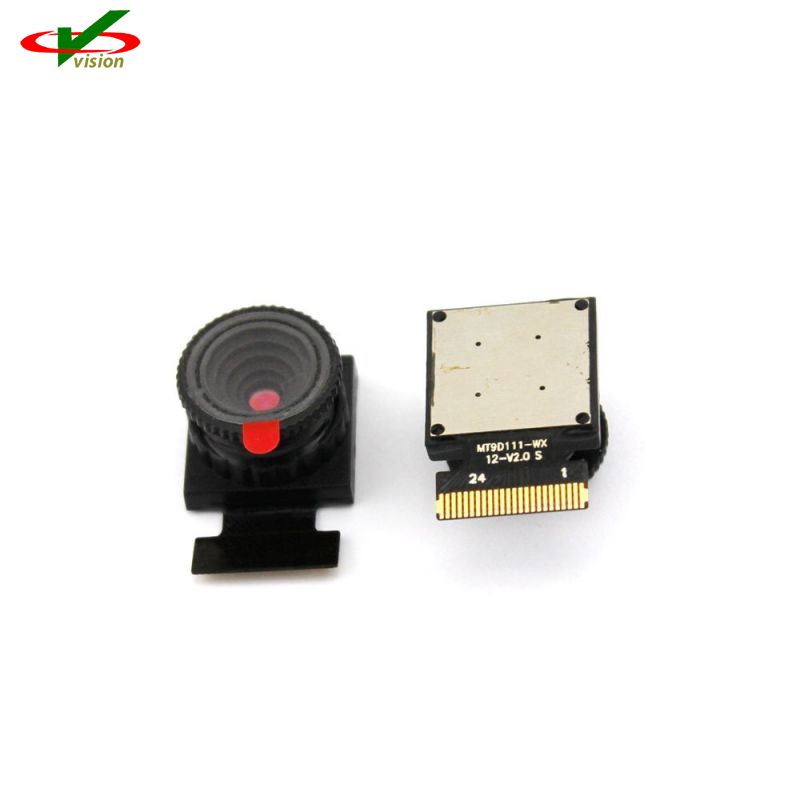

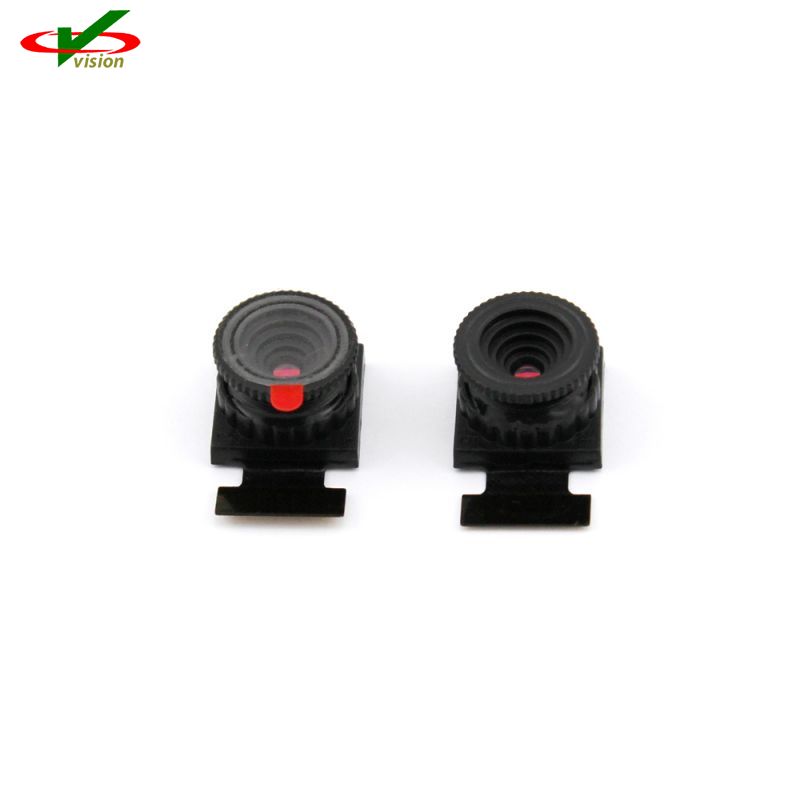

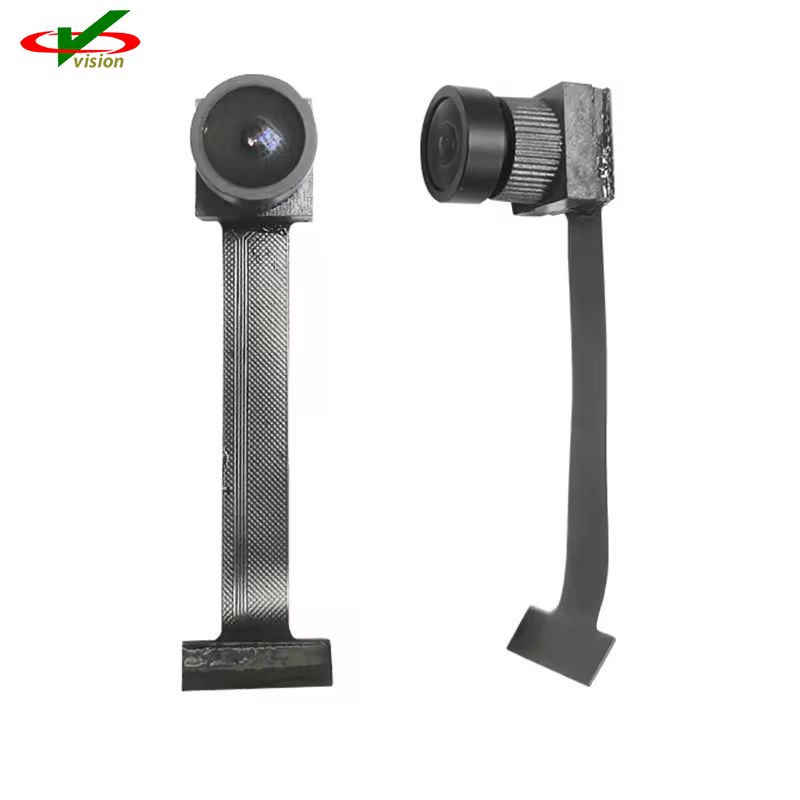

2MP HD CMOS snímač MT9D111 Camera Module je 1/3,2-palcový 2-megapixelový CMOS obrazový snímač s integrovaným pokročilým kamerovým systémom. Kamerový systém obsahuje mikrokontrolér (MCU) a sofistikovaný obrazový tokový procesor (IFP) s JPEG kodérom v reálnom čase. Obsahuje tiež programovateľný I/O modul na všeobecné použitie (GPIO), ktorý možno použiť na ovládanie externého automatického zaostrovania, optického zoomu alebo mechanickej uzávierky.
Mikrokontrolér riadi všetky komponenty kamerového systému a nastavuje kľúčové prevádzkové parametre pre jadro snímača, aby optimalizoval kvalitu nespracovaných obrazových údajov vstupujúcich do IFP.
Jadro snímača pozostáva z aktívneho pixelového poľa 1668 x 1248 pixelov, programovateľných časovacích a riadiacich obvodov vrátane podpory PLL a externého blesku, analógového signálového reťazca s automatickou korekciou offsetu a programovateľným ziskom a dvoch 10-bitových A/
D prevodníky (ADC). Celý systém na čipe (SOC) má mimoriadne nízke požiadavky na energiu a vynikajúci výkon pri slabom osvetlení, ktorý je vhodný najmä pre mobilné aplikácie.
| Parameter | Hodnota | |
| Optický formát | 1/3,2 palca (4:3) | |
| Plné rozlíšenie | 1600 x 1200 pixelov (UXGA) | |
| Veľkosť pixelov | 2,8m x 2,8m | |
| Oblasť aktívneho poľa pixelov | 4,73 mm x 3,52 mm | |
| Typ uzávierky | Elektronická rolovacia brána (ERS) s globálnym resetom | |
| Maximálna snímková frekvencia | 15 fps pri plnom rozlíšení, 30 snímok za sekundu v režime ukážky, (800 x 600) |
|
| Maximálna rýchlosť prenosu dát/ majstrovské hodiny |
80 MB/s 6 MHz až 80 MHz |
|
| Napájacie napätie | Analógové | 2,5V-3,1V |
| digitálny | 1,7V-1,95V | |
| I/O | 1,7V-3,1V | |
| PLL | 2,5V-3,1V | |
| rozlíšenie ADC | 10-bit, na matrici | |
| Schopnosť reagovať | 1,0/lux-s (550 nm) | |
| Dynamický rozsah | 71 dB | |
| SNR MAX | 42,3 dB | |
| Spotreba energie | 348 mW pri 15 fps, plné rozlíšenie | |
| 223 mW pri 30 fps, režim náhľadu | ||
| Prevádzková teplota | -30 °C až +70 °C | |
| Balíček | Holé tie | |
• Technológia zobrazovania DigitalClarity™ CMOS
• Vynikajúci výkon pri slabom osvetlení
• Mimoriadne nízka spotreba energie a nízke náklady
• Interné hlavné hodiny generované oscilátorom fázového závesu na čipe (PLL)
• Elektronická rolovacia uzávierka (ERS), progresívne snímanie
• Integrovaný obrazový tokový procesor (IFP) pre modul kamery s jednou matricou
• Automatická korekcia a vylepšenie obrazu vrátane korekcie tieňovania objektívu
• Svojvoľné zdecimovanie obrazu s anti-aliasingom
• Integrovaný JPEG kodér v reálnom čase
• Integrovaný mikrokontrolér pre flexibilitu
• Dvojvodičové sériové rozhranie poskytujúce prístup k registrom a pamäti mikrokontroléra
• Voliteľný formát výstupných údajov: ITU-R BT.601 (YCbCr), 565RGB, 555RGB, 444RGB, JPEG 4:2:2, JPEG 4:2:0 a nespracovaný 10-bit
• Výstup FIFO pre vyrovnávanie dátovej rýchlosti
• Programovateľná rýchlosť prebehu I/O
• Podpora xenónového a LED blesku s rýchlym prispôsobením expozície
• Flexibilná podpora pre externé automatické zaostrovanie, optický zoom a mechanickú uzávierku
